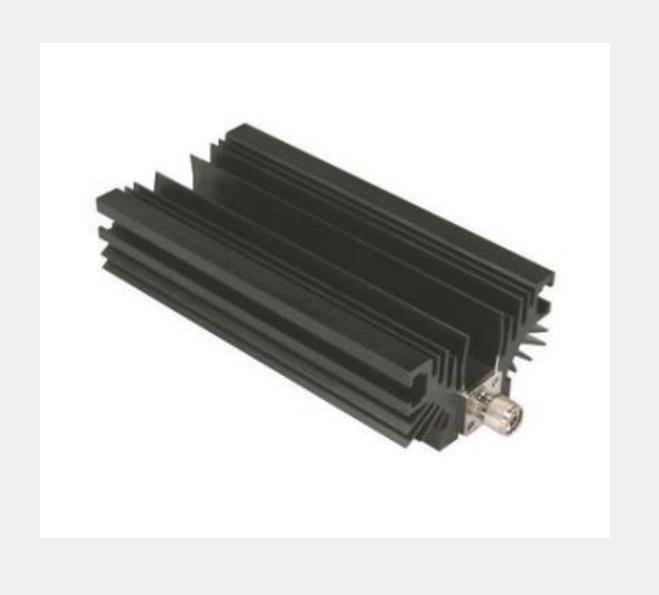

驻波比固定失配负载30-500 型号:KM1-WTSF300

驻波比固定失配负载30-500 型号:KM1-WTSF300库号：M363516

平均功率：300W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 30W). 峰值功率：5KW (5μs 脉宽, 6%负载周期)

连接器形式：N,SMA

备注：

1. 外形尺寸单位 mm, 尺寸公差±3%

2. 若非说明,外形尺寸对应 N 型连接器。

机械

连接器外壳 黄铜镀镍

阳内导体 黄铜镀金

阴内导体 铍青铜镀金

腔体 铝外壳、发黑

温度范围 -55° C ~ +125° C

外形尺寸 280×130×75mm

重量 3Kg

型号 频率范围(MHz) 驻波比

WTSF300 30-500,500-800,800-2200 (1-6)±7%

平均功率：300W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 30W). 峰值功率：5KW (5μs 脉宽, 6%负载周期)

连接器形式：N,SMA

备注：

1. 外形尺寸单位 mm, 尺寸公差±3%

2. 若非说明,外形尺寸和对应 N 型连接器。
