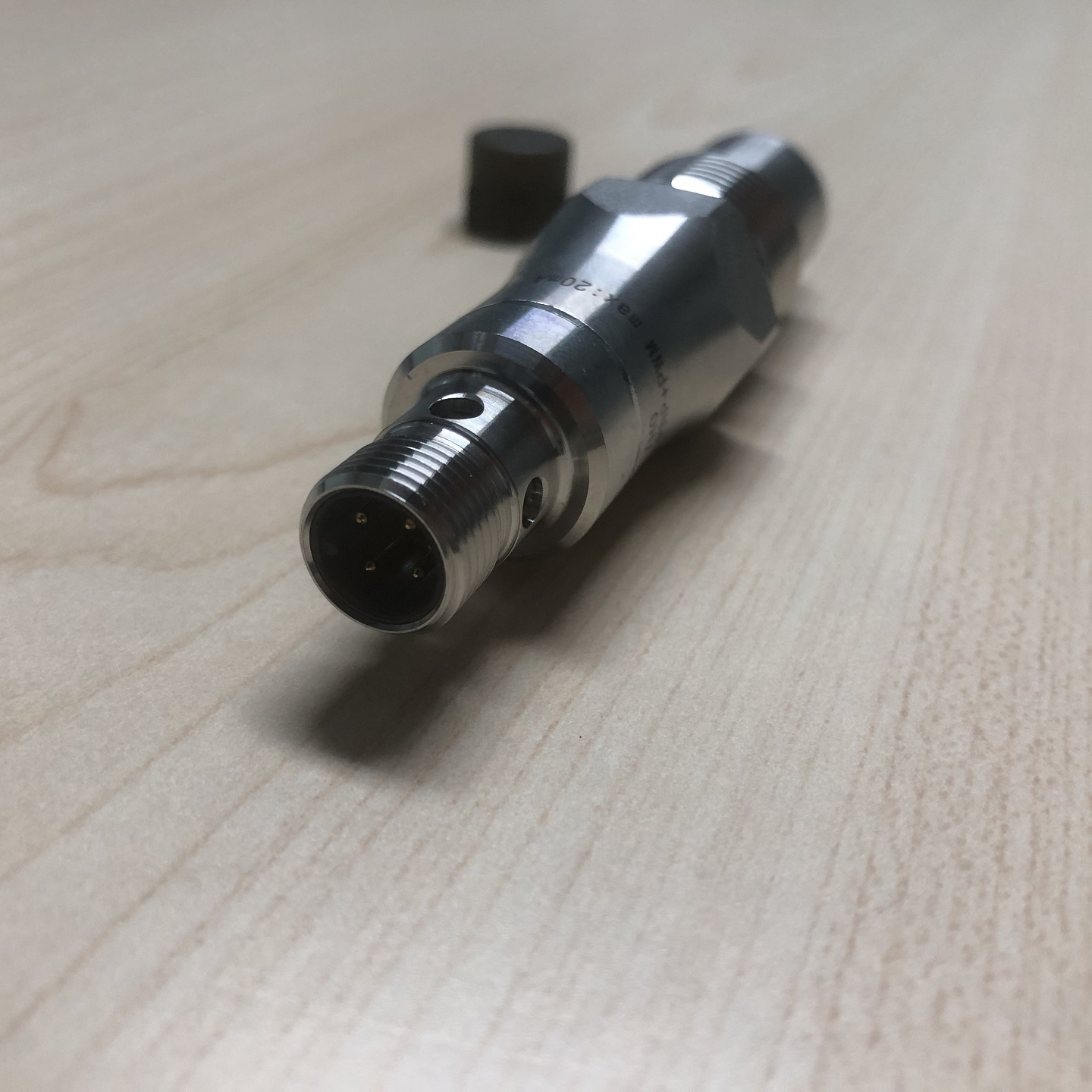

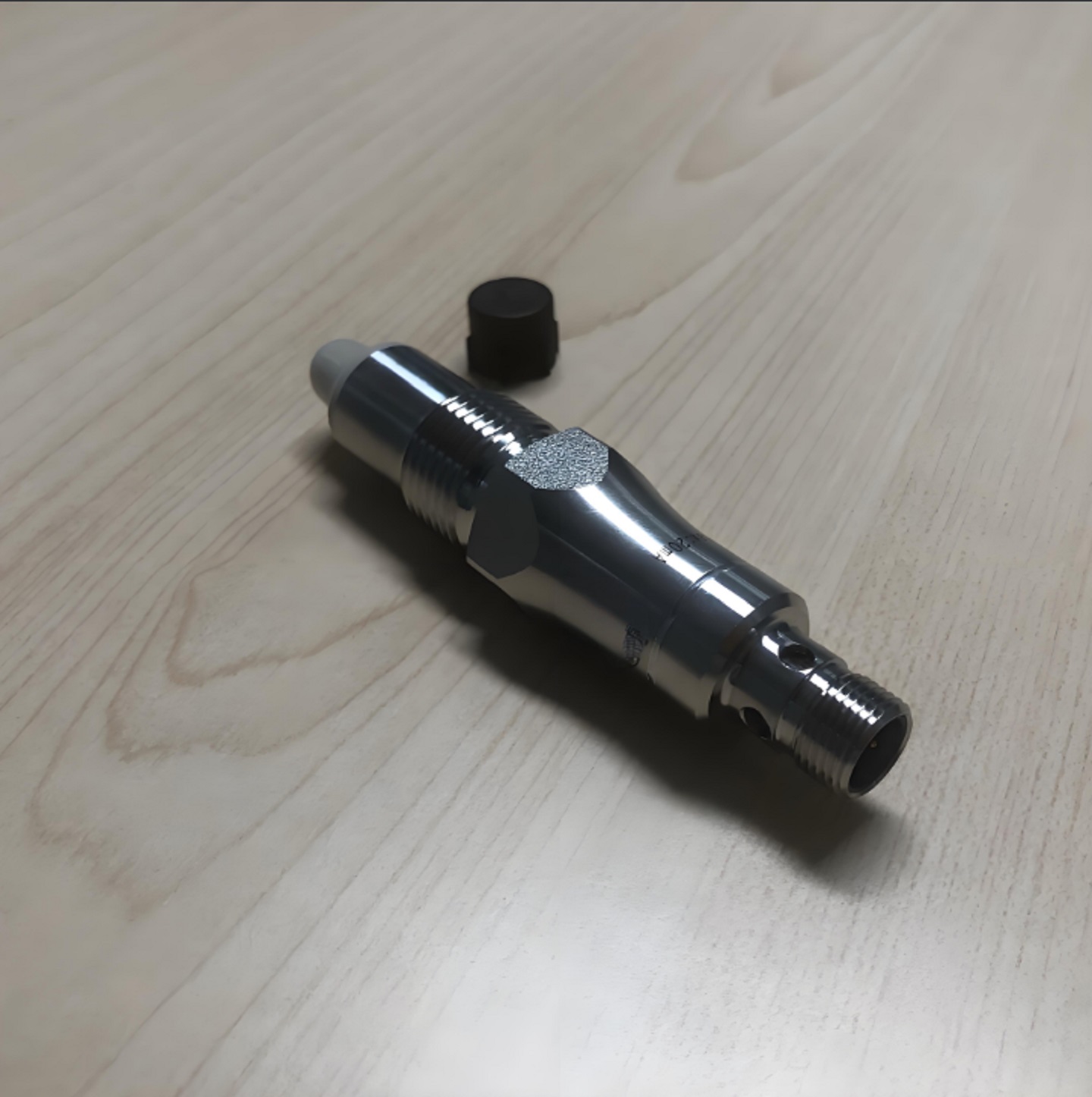

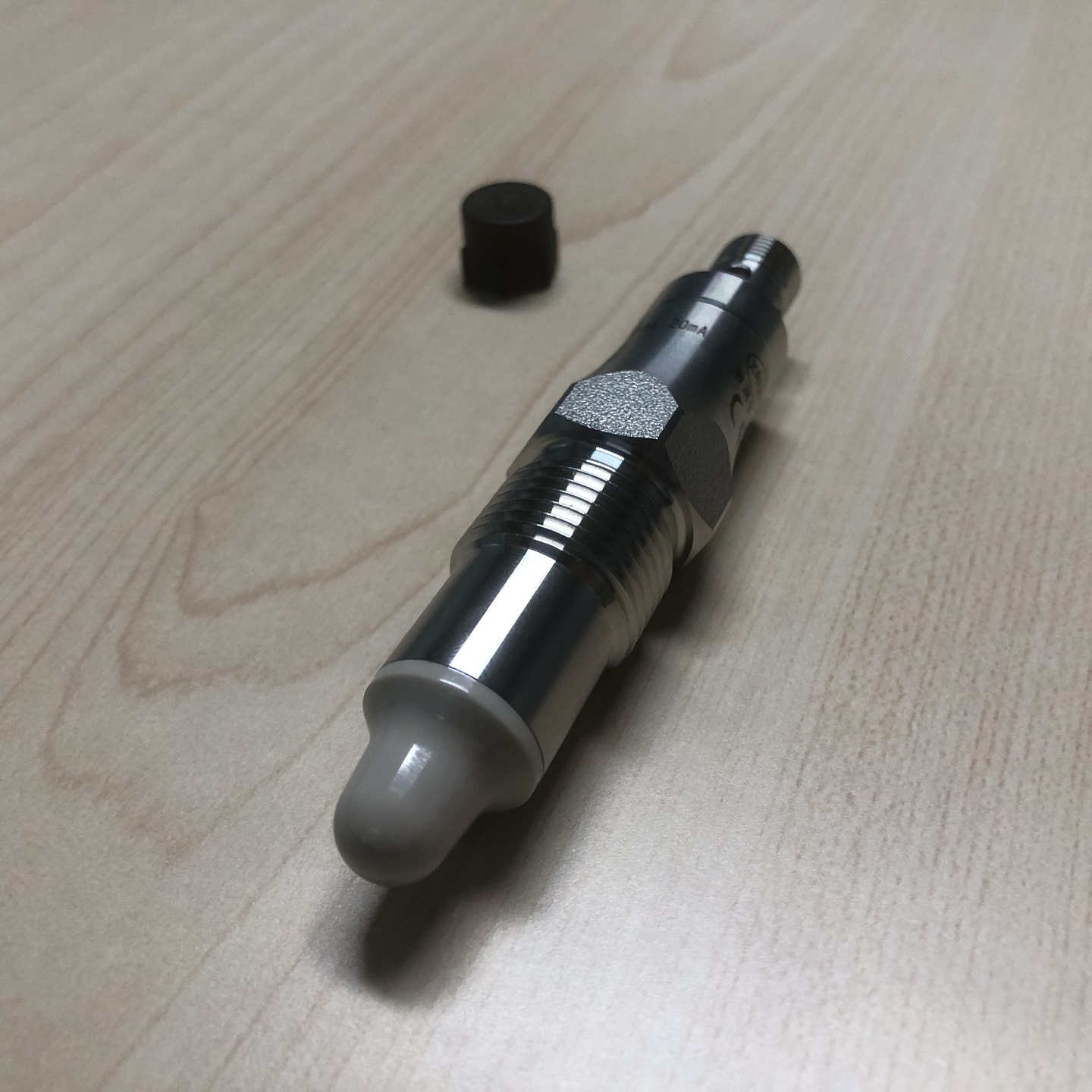

液位物位传感器 型号:XR50P-4D00-6LNL/HO 库号：M408822

液位物位传感器 型号:XR50P-4D00-6LNL/HO 库号：M408822

测量原理:扫频

测量回差：±1mm

介质特-性：DC≥1.5

响应时间：0.2s

阻尼时间：0~5s(可设定)

重复性：± 1mm

过程条件

过程温度：-40~115 ℃(标准过程连接)

过程压力：-0.1-10MPa(标准过程连接)

其他连接：参见操作条件表

过程连接类型

安装位置:上部，底部，侧面

接液：PEEK 304 或316L

接液表面粗糙度：Ra<0.8 um

环境条件

防护：IP67

湿度：<98%RH，有凝结

环境温度：电缆引出型:-25-70℃

M12 连接器型:-40-85℃

存储温度：电缆引出型:-25~70℃

M12 连接器型::-40-85℃

输=出信号

输=出类型：NPN

PNP

输=出逻辑(NPN.PNP式)：NO(常开)

NC(常闭)

输=出压降：PNP:1.5+0.5VRload=10k

NPN:1.5+0.5VRload=10k

输=出电流：≤20mA

泄漏电流：<100uA

不锈钢

电气连接

连接方式：4x0.5mm2电缆出线

M12 4 芯连接器

供电

电压范围：12~30VDC

启动时间：<1s

供电电流：8mA

(无负载)≤40mA

反性保护：有

介电强度：500VAC

缺省出厂设定

阻尼时间：0s

报-警点参数AL1： 250(低介电常数介质)

550(水基介质)

720(导电浆液)

P1000 AL1 时输-出报-警

测量值 PV： 0~1000校准后:

100 探头在空气中

900探头在自来水中

报--警回差：25

保护：被解锁前，参数不能改

情况

EMI ：GB/T24338.4 -2009

EMC 抗扰性：GB/T24338.4 -2009

Ex ia lIC T6 Ga

ExiaD 20 IP65 T80°
