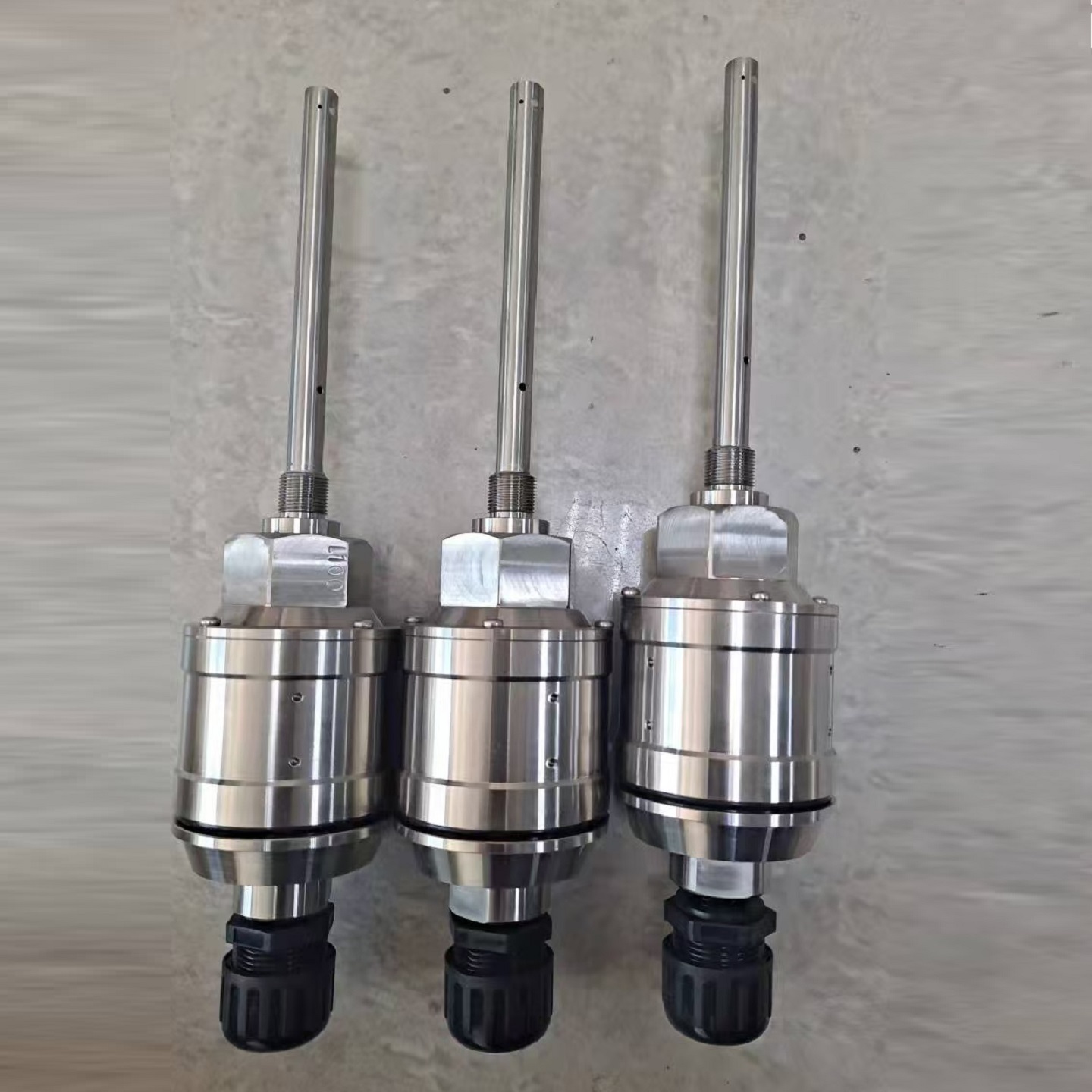

三参数组合探头（科热基本型） 型号:HK16-KR-939SB3库号：M120482

三参数组合探头（科热基本型） 型号:HK16-KR-939SB3库号：M120482

一体化三参数组合探头，一种非总线结构的型组合探头。(监 测7台以上风机)

这种应用于冷却塔风机安 运行监 测的组合探头，在其内分别集成了测量减速箱油温、油位、和风机机械振动信号的传感、转换和变送电路，探头直接输-出与这些安 参量对应的4～20mA标准电流信号。

该探头可以直接安丨监- 控器配接，也可以与DCS，PLC计算机测控系统连接使用。

●KR-939SB3型一体化三参数组合探头，以外螺纹形式安装于风机减速箱（或其它被测设备）上部的螺纹孔中，探杆插入减速箱内，从而获减速箱中润滑油温度、润滑油油位和箱体振动信号，完成变送输-出。

●温度测量： 润滑油温度测量范围：0～100 ℃ ， 温度测量综合误差：±3℃

●油位测量： 润滑油油位测量范围：-10～40㎜， 油位测量综合误差： ±5㎜ （0㎜处为减速箱正常油位下油限位置，被测介质是非导电性介质）

●振动测量： 振动测量范围：0～20 ㎜/s ，测量输-出与振动速度的真值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量综合误差：±1㎜/s

●信号输-出： 电流型输-出：DC/4～20mA ， 大负载电阻测算（含传输线内阻）Rmax=（V－15）/0.02 （其中V为供电电压）

●供电： 工作电压：DC/24V±2V，空载工作电压：DC/15V，G过载电压：DC/36V ，大瞬时工作电流：200mA，内设电压性反接保护

●环境： 环境温度范围：－20～80℃，环境湿度范围：0～100（端口使用704硅橡胶密封），环境振动条件：不小于3倍振动量程上限

注意: 请客户核实清楚：探头插入深 度，安装螺纹规格，电缆线长度，是否需要护套，有无防爆要求，好能知道客户之前购买批时候的电钢印编号
